VPSAO型真空變壓吸附制氧設備

工作原理及產品特點

選用微壓吸附真空解吸流程,根據沸石分孑篩在加壓下選擇吸附空氣中的氦氣,而未被吸附的氧氣富集在吸附床頂部作為產品氣輸岀?？諝庵械暮?、二氧化碳、水蒸氣被吸附達到飽和后,通過常壓解吸、真空泵抽真空,使吸附塔內吸附劑雜質徹底脫附再生。由兩塔或三塔組成的吸附分離制氧系統在PCL或DCS系統的控制下,程控閥循環切換完成連續產氧。

吸附器采用特殊的氣流分配結構,**氣流的均勻分布,提高分子篩床層的利用率。

吸附器采用立式雙層床結構,下層裝活性氧化鋁,可以減少水分對分子篩吸附性能的影響,同時在分子篩真空再生階段,利用解吸氮氣和清洗氣進行氧化鋁的無熱再生,提高分子篩的使用壽命。

采用國外制氧專用分子篩,經過了長時間的實踐考核,性能穩定**;采用變壓吸附制氧專用活性氧化鋁,對分子形成有效保護。

主要技術指標 Main Technical Parameters

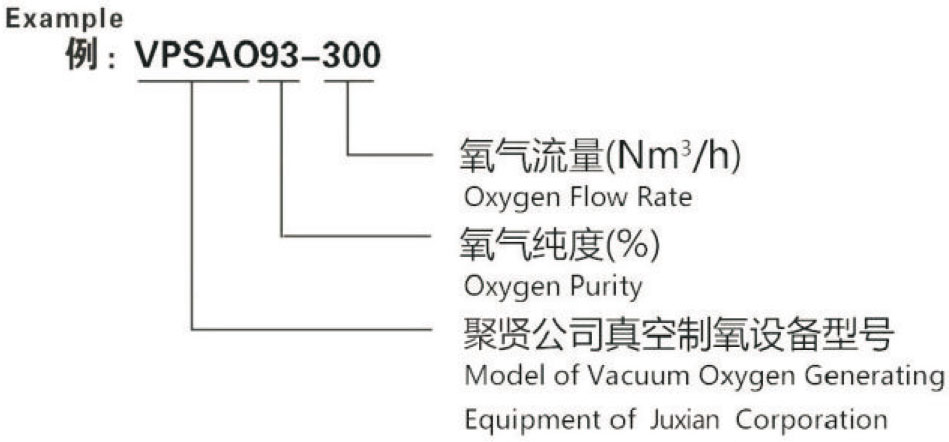

真空制氧設備型號標識 Model and Label of Vacuum Oxygen Generating Equipment

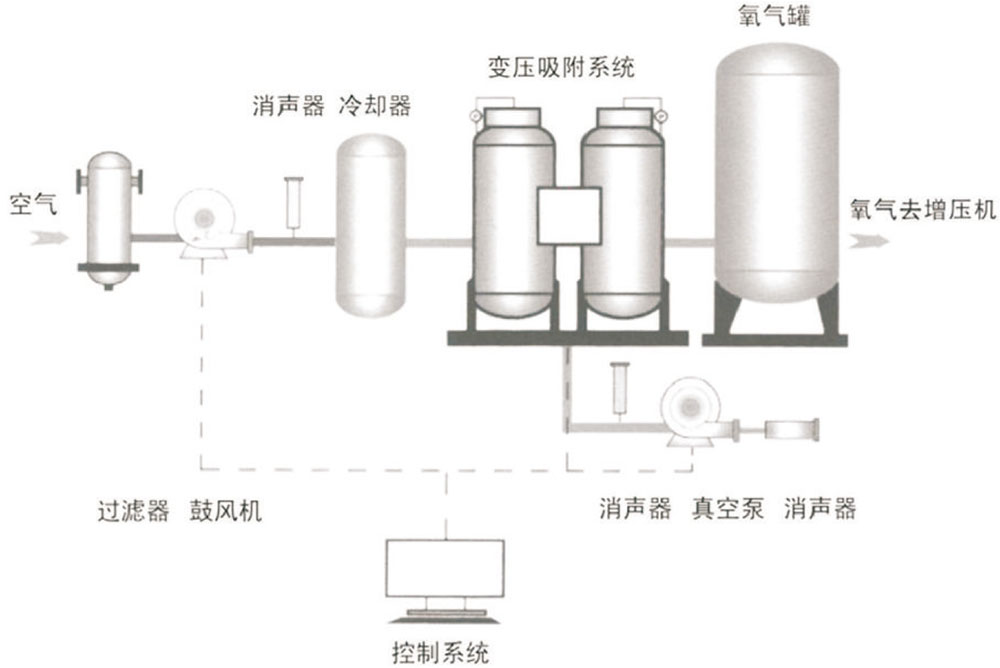

工藝流程圖 Process Flow Diagram

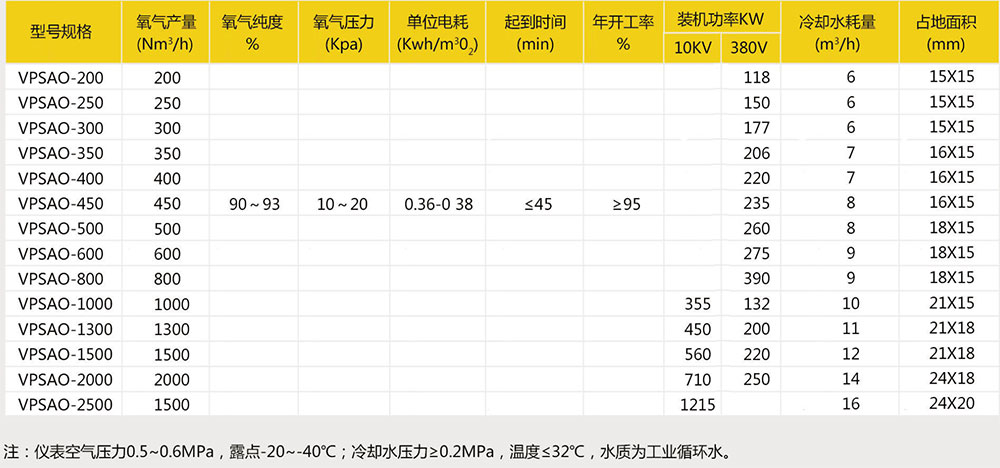

主要技術參數表 Main Technical Parameter
